un colector de fractura es un sistema de distribución de fluidos a alta presión utilizado en operaciones de fracturación hidráulica (fracking) para dirigir, controlar y distribuir fluido de fracturación presurizado desde múltiples camiones bomba a uno o más cabezales de pozo simultáneamente. En resumen: sin colector de fractura , es físicamente imposible coordinar la producción de 10 a 40 bombas de alta presión en un solo pozo a las presiones y caudales requeridos por las operaciones de terminación modernas. un tipico colector de fractura debe manejar presiones de trabajo de 10 000 a 20 000 psi y caudales superiores a 100 barriles por minuto (bpm), lo que lo convierte en uno de los equipos con mayor exigencia mecánica en cualquier sitio de pozo. Este artículo explica cómo colector de fracturas trabajo, los principales tipos de diseño, criterios de selección, mejores prácticas operativas y la tecnología en evolución que remodela esta categoría de equipo crítico.
¿Qué es un colector Frac? Función y componentes principales
un colector de fractura Funciona como el centro de fluido central de un sistema de fracturación hidráulica: agrega el flujo de múltiples unidades de bomba, proporciona capacidad de aislamiento y control de flujo y entrega fluido a presión controlada al cabezal de pozo que trata el hierro. Es conceptualmente similar a un intercambio de carreteras: múltiples carriles de tráfico de gran volumen (camiones bomba) se fusionan en una ruta de flujo controlado que conduce a un único destino (el pozo).
La función central de un colector de fractura tiene tres vertientes: distribución de fluidos, ecualización de presiones y flexibilidad operativa. Sin un colector, conectar 20 camiones de bombeo individuales directamente a una sola boca de pozo requeriría una maraña inmanejable de hierro de alta presión sin forma de aislar bombas individuales para mantenimiento, intercambiar entre pozos sin detener el trabajo o controlar los aumentos repentinos de presión debido al arranque y parada de las bombas.
Componentes clave de un colector de fractura
- Cuerpo del cabezal (diámetro principal): El tubo central o cuerpo forjado por donde fluye todo el fluido. Los diámetros del orificio principal suelen oscilar entre 4 y 7 pulgadas (nominales), y el espesor de la pared está diseñado para soportar presiones de estallido de 1,5 a 2 veces la presión de trabajo. La mayoría de los cuerpos de los cabezales están hechos de acero al cromo-molibdeno 4130 o 4140, tratado térmicamente para producir resistencias superiores a 100.000 psi.
- Conexiones de entrada (lado de la bomba): Conexiones individuales de alta presión donde se conectan las líneas de descarga del camión bomba. Un estándar colector de fractura Tiene de 8 a 24 puertos de entrada, cada uno equipado con una válvula de tapón o de compuerta para aislamiento individual de la bomba. Los tipos de conexión incluyen unión de martillo (Fig. 1502 o 2002), bridas o sistemas de conexión rápida patentados.
- Conexiones de salida (lado del pozo): Salidas de alta presión que conducen al hierro de tratamiento y a la boca del pozo. Las operaciones de plataformas de pozos múltiples utilizan colectores con 2 a 8 puertos de salida para permitir el tratamiento simultáneo o secuencial de múltiples pozos sin necesidad de montaje entre etapas.
- Válvulas de aislamiento: Las válvulas de compuerta o válvulas de tapón en cada puerto de entrada y salida permiten el aislamiento individual de cualquier bomba o conexión de pozo sin cerrar todo el sistema. Estas válvulas suelen accionarse hidráulica o manualmente y están clasificadas para la presión de trabajo total del colector.
- Válvula de alivio de presión (PRV): un safety-critical component that automatically vents fluid if manifold pressure exceeds the maximum allowable working pressure (MAWP). PRVs are typically set at 105–110% of MAWP.
- Manómetros y puertos de instrumentación: El monitoreo de presión en tiempo real en múltiples puntos permite la detección temprana de restricciones de flujo, fugas de válvulas o anomalías de la bomba. moderno colector de fracturas integrar transductores de presión electrónicos conectados al sistema de adquisición de datos de la furgoneta de tratamiento.

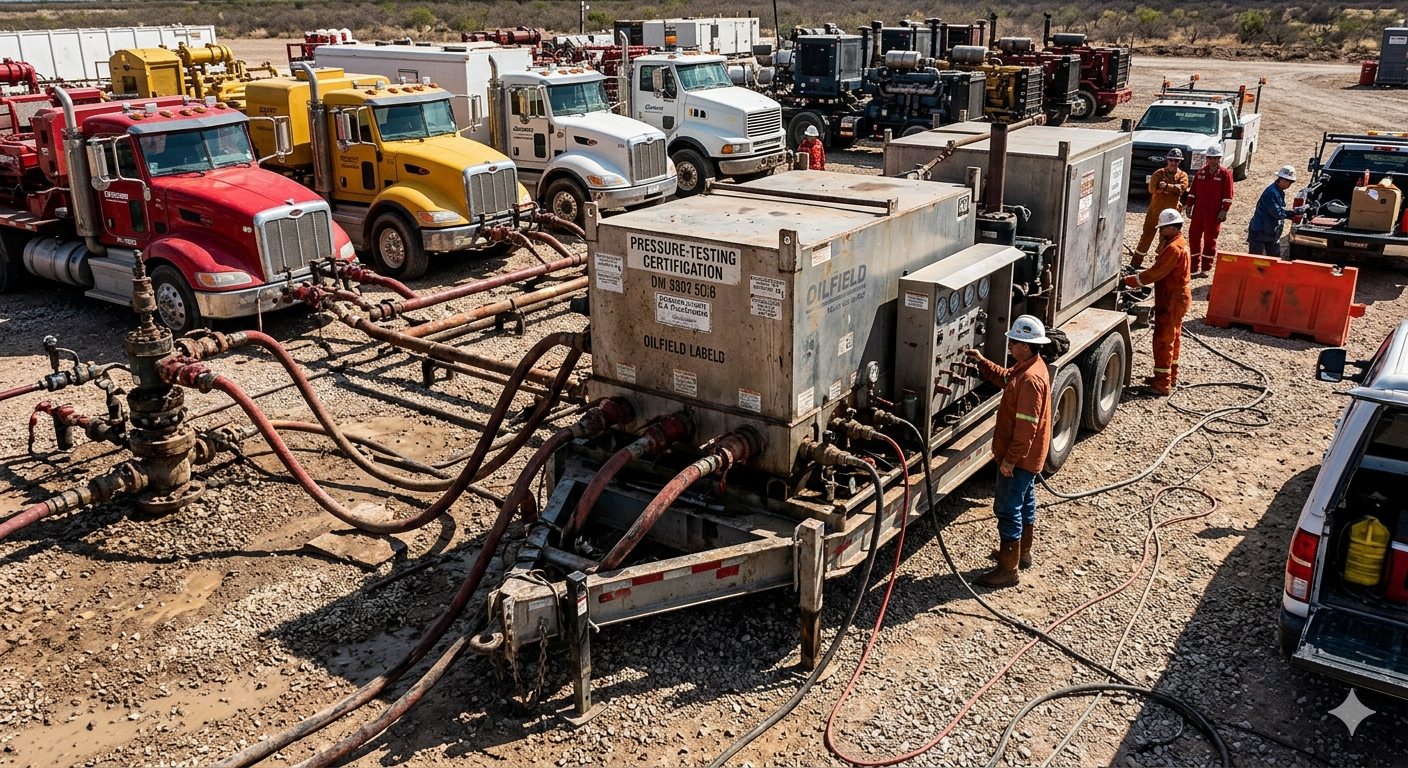

- Bastidor de patín/remolque: El conjunto del colector está montado sobre un patín de acero o un remolque apto para circular para transporte y despliegue rápido. Las unidades montadas en remolques pueden ser posicionadas y conectadas en 45 a 90 minutos por un equipo de fractura estándar.
Tipos de colectores Frac: tradicionales, con cremallera y combinados
el colector de fractura El mercado ha evolucionado desde simples cabezales de un solo pozo hasta sofisticados sistemas de múltiples pozos capaces de soportar la fracturación simultánea de pozos adyacentes. Tres configuraciones principales dominan las operaciones modernas:
| Parámetro | Colector de un solo pozo | Colector de cremallera | Colector combinado/multipozo |
|---|---|---|---|
| Pozos servidos | 1 | 2 (alternando) | 2–8 |
| Puertos de entrada típicos | 8-16 | 16–24 | 20–40 |
| Presión de trabajo típica | 10 000 a 15 000 psi | 10 000 a 15 000 psi | 10 000 a 20 000 psi |
| Modo operativo | Etapas secuenciales | unlternating between 2 wells | Simultáneo o secuencial |
| Tiempo de montaje | 45 a 90 minutos | 2 a 4 horas | 4 a 8 horas |
| Utilización de la bomba | ~60–70% | ~80–90% | ~85–95% |
| Costo de capital (relativo) | Bajo (valor inicial) | Medio (40–80%) | Alto (100–200%) |
| Mejor aplicación | Plataformas de un solo pozo, exploratorias | Plataformas de 2 pozos, perforación con plataforma | Almohadillas multipocillos, fractura simultánea |
Tabla 1: Comparación de las tres configuraciones principales del colector de fractura según parámetros operativos y comerciales clave. Los colectores de cremallera y combinados ofrecen una utilización de la bomba significativamente mayor a costa de una mayor complejidad e inversión de capital.
el Zipper Frac Manifold: How It Doubles Pump Efficiency
el colector de fractura con cremallera es la innovación operativa más importante en el diseño de colectores de fractura de las últimas dos décadas. En una configuración de cremallera, una sola bomba se alterna entre dos pozos adyacentes: mientras un pozo se fractura, el otro se perfora y se prepara para la siguiente etapa. Esto elimina el tiempo no productivo (NPT) entre etapas que representa entre el 30% y el 40% del tiempo total de finalización en operaciones de un solo pozo.
el hydraulic advantage is equally significant: research has shown that zipper fracturing on adjacent parallel laterals creates fracture interference patterns that extend total stimulated reservoir volume (SRV) by 15–25% compared to sequential single-well fracturing. The fractures from one well "push" into the reservoir in directions that complement the fracture geometry of the adjacent well, improving drainage efficiency across the pad.
un standard colector de fractura con cremallera consta de dos cuerpos de cabezal separados conectados por una sección cruzada con válvulas de aislamiento, lo que permite redirigir toda la distribución de la bomba del pozo A al pozo B abriendo y cerrando dos válvulas, una operación de conmutación que toma menos de 60 segundos.
Clasificaciones de presión del colector de fractura: selección de la clase correcta
La presión nominal es la especificación más crítica para la seguridad al seleccionar un colector de fractura . La clasificación de presión insuficiente es la causa principal de fallas catastróficas del colector, que pueden ser fatales y provocar incidentes en el control de pozos. La industria utiliza un sistema de clases de presión estandarizado alineado con API 6A y API 16C:
| Clase de presión | Presión de trabajo (psi) | Presión de prueba (psi) | Aplicación típica | Formación común |
|---|---|---|---|---|
| 10K | 10.000 | 15.000 | Fractura convencional, pozos poco profundos | Cuenca Pérmica (algunas zonas) |
| 15K | 15.000 | 22.500 | Fractura de esquisto estándar, perforación con plataforma | Marcelo, Eagle Ford, Haynesville |
| 20K | 20.000 | 30.000 | Ultra-HPHT, pozos profundos | Deep Haynesville, SCOOP/PILA |
Tabla 2: Clases de presión del colector de fractura estándar con las presiones de prueba correspondientes y aplicaciones de formación típicas. Todos los componentes que contienen presión del colector de fractura deben probarse hidrostáticamente a 1,5 veces la presión de trabajo antes de su implementación según los requisitos de API 16C.
el selection of a 15K versus 20K colector de fractura No es simplemente una cuestión de margen de seguridad: tiene implicaciones de costos directos. Un conjunto de colector con clasificación 20K puede costar entre un 40% y un 70% más que una unidad equivalente de 15K debido a los cuerpos forjados más pesados, las paredes más gruesas, las válvulas con especificaciones más altas y las pruebas de calificación de materiales más rigurosas que se requieren. Sin embargo, el uso de un colector de 10K o 15K en una formación que requiere una presión de tratamiento de 18,000 psi crea un riesgo inaceptable de falla en la contención de presión.
Materiales y metalurgia: qué hace que un colector de fractura sobreviva al servicio abrasivo de alta presión
colector de fractura Los componentes enfrentan una combinación excepcionalmente severa de tensiones mecánicas: carga cíclica de alta presión durante cada etapa, erosión por fluido cargado de apuntalante de alta velocidad (concentraciones de arena de 0.5 a 4 lb/gal a velocidades de 40 a 80 pies/s), ataque químico de prelavados ácidos y reductores de fricción, y fatiga por ciclos de presurización repetidos en cientos de etapas por año.
Materiales del cuerpo y del encabezado
el main header body of a colector de fractura Por lo general, está forjado con acero al cromo-molibdeno AISI 4130 o 4140, tratado térmicamente hasta un límite elástico mínimo de 75 000 a 100 000 psi (Grado L o Grado P según API 6A). La construcción forjada es obligatoria: las fabricaciones de hierro fundido o soldadas no pueden resistir de manera confiable la carga de fatiga cíclica del servicio de fractura. El forjado elimina los huecos internos y las debilidades direccionales del grano que hacen que las piezas fundidas sean susceptibles al agrietamiento por fatiga.
Para aplicaciones de servicio amargo (presente H₂S), los materiales deben cumplir con los requisitos NACE MR0175 / ISO 15156, que limitan la dureza máxima a 22 HRC para evitar el agrietamiento por tensión de sulfuro. servicio amargo colector de fracturas utilice aceros al carbono de baja aleación con química controlada en lugar de aleaciones de alta resistencia, aceptando índices de presión más bajos a cambio de resistencia a la acidez.
Tecnologías de protección contra la erosión
La erosión del apuntalante es el principal mecanismo de desgaste en colector de fractura cuerpos, particularmente en uniones en T, codos y asientos de válvulas donde la velocidad del flujo y la turbulencia alcanzan su punto máximo. Se emplean tres estrategias principales de mitigación de la erosión:
- Manguitos de desgaste reemplazables: Insertos de carburo o acero endurecido que recubren el orificio interior en las zonas de alta erosión. Están diseñados como piezas consumibles, reemplazables durante el mantenimiento programado sin reemplazar todo el cuerpo del colector. Un manguito de desgaste estándar tiene una vida útil de 200 a 500 etapas de fractura, según la concentración y el tipo de apuntalante.
- Ajuste de válvula de carburo de tungsteno: Las válvulas de compuerta y las válvulas de tapón en el servicio de fracturación utilizan asientos de carburo de tungsteno y componentes internos con una dureza Vickers de 1500 a 2400 HV, mucho más duro que el apuntalante de arena de cuarzo de malla 100 (aproximadamente 800 HV) que fluye a través de ellas.
- Optimización de la geometría de la ruta de flujo: moderno colector de fractura Los diseños utilizan dinámica de fluidos computacional (CFD) para optimizar la geometría interna del orificio, reduciendo la turbulencia en las uniones entre un 20 % y un 40 % y ampliando el tiempo medio entre el mantenimiento relacionado con el desgaste.
Operaciones de colector de fractura: montaje, pruebas previas al trabajo y ejecución de la etapa
Procedimiento operativo adecuado para un colector de fractura es tan importante como las especificaciones del equipo. La mayoría de las fallas de los equipos en el lugar son causadas por errores de procedimiento (pruebas de presión inadecuadas, secuenciación inadecuada de válvulas o fallas en la composición de las conexiones), no por defectos del equipo.
Protocolo de prueba de presión previa al trabajo
cada colector de fractura El conjunto debe someterse a una prueba de presión antes de cada trabajo hasta la presión de tratamiento máxima anticipada o la presión de trabajo nominal del colector, la que sea menor. El protocolo estándar implica:
- Prueba de baja presión (200–500 psi): Confirma que todas las conexiones estén correctamente realizadas y que las válvulas estén asentadas. Se requiere una espera de 10 minutos con caída de presión cero antes de continuar.
- Prueba de alta presión (a MAWP o presión máxima de tratamiento anticipada): un 10-minute hold at full test pressure with no more than 50 psi decay allowed. Any decay greater than this requires immediate investigation and re-test before operations begin.
- Prueba de funcionamiento de la válvula: Cada válvula de aislamiento se abre y se cierra bajo presión para verificar el funcionamiento adecuado. Una válvula que no logra mantener la presión diferencial se etiqueta como fuera de servicio y se pasa por alto o se reemplaza.
- Verificación del punto de ajuste PRV: el pressure relief valve pop-off pressure is verified against its certification tag. PRVs in frac service should be re-certified every 12 months or 500 operating hours, whichever comes first.
Ejecución de la etapa: Gestión de válvulas durante un trabajo de fractura
Durante una etapa de fractura, el colector de fractura El operador es responsable de gestionar las posiciones de las válvulas de entrada y salida en tiempo real. El procedimiento operativo estándar requiere:
- Nunca cierre una válvula aguas abajo (del lado del pozo) mientras las bombas estén funcionando: Cerrar la salida del pozo mientras las bombas están funcionando crea una condición de "punto muerto": picos de presión para cerrar la bomba en cuestión de segundos, excediendo potencialmente la MAWP del colector. Todas las unidades de bombeo deben apagarse antes de cerrar las válvulas del lado del pozo.
- Conexión secuencial de la bomba: Las bombas se ponen en línea una a la vez a través de sus válvulas de entrada individuales, lo que permite al operador monitorear la respuesta de la presión y confirmar la integridad del colector antes de agregar bombas posteriores.
- Procedimiento de conmutación del colector de cremallera: Al cambiar entre pozos en una operación de cremallera, la válvula del pozo receptor se abre antes de que se cierre la válvula del pozo de tratamiento, lo que mantiene el flujo continuo y evita eventos de martillo de presión que aceleran el desgaste de la válvula y los accesorios.
Tecnología Frac Manifold de próxima generación: automatización y operación remota
el colector de fractura está experimentando una importante transformación tecnológica impulsada por el impulso de la industria hacia operaciones remotas y autónomas en los sitios de pozos, una tendencia acelerada por los costos laborales, las consideraciones de HSE y la integración de los diferenciales de fractura eléctrica (e-frac).
unutomated Valve Control Systems
Próxima generación colector de fracturas integrar válvulas accionadas hidráulica o eléctricamente controladas desde la camioneta de tratamiento, lo que elimina la necesidad de que el personal opere las válvulas múltiples manualmente en la zona de alta presión cerca de la boca del pozo. Los sistemas de válvulas automatizadas pueden ejecutar la secuencia del interruptor de cremallera en menos de 5 segundos frente a los 30 a 60 segundos de la operación manual, lo que reduce el NPT y la fluctuación de presión durante las transiciones de pozos.
undvanced control systems include interlock logic that prevents operators from inadvertently creating deadhead conditions — if a command to close a well-side valve is issued while pumps are above a pre-set flow rate threshold, the system alerts the operator and requires confirmation before executing the command.
Conjuntos de sensores integrados y mantenimiento predictivo
moderno colector de fractura Los diseños incorporan sensores ultrasónicos de espesor de pared en zonas de alta erosión, transmitiendo datos de desgaste en tiempo real a la camioneta de tratamiento. Cuando el espesor de la pared en una ubicación monitoreada cae por debajo de un umbral preestablecido (normalmente el 80% del espesor del diseño original), el sistema señala el componente para su inspección o reemplazo en la siguiente ventana de mantenimiento programado, antes de que ocurra una falla.
uncoustic emission sensors can detect micro-cracking in manifold bodies before cracks propagate to a through-wall condition, providing early warning of fatigue damage that visual inspection would miss. Industry data indicates that predictive maintenance programs based on continuous sensor monitoring can extend average colector de fractura vida útil entre un 20% y un 35% y reducir las fallas no planificadas del equipo en más de un 60%.
Inspección y mantenimiento del colector Frac: lo que requieren los estándares de la industria
colector de fractura Los requisitos de inspección y mantenimiento se rigen por API RP 7L, API 16C y programas de control de calidad específicos del operador. Las consecuencias de una falla del colector (liberación de fluido a alta presión, posible ignición y lesiones personales) hacen que el cumplimiento no sea negociable.
- Inspección visual posterior al trabajo: unfter each frac job, all external surfaces, connection points, valve stems, and pressure gauges are visually inspected for leaks, mechanical damage, erosion grooves, and corrosion. Any fitting showing visible erosion at the OD is removed from service for dimensional inspection.
- Prueba de espesor ultrasónica (UT): El espesor mínimo de la pared se mide en todas las zonas de alta erosión (uniones en T, codos, cuerpos de válvulas) utilizando medidores ultrasónicos calibrados. Las mediciones por debajo del espesor de pared mínimo calculado (según ASME B31.3 o API 6A) requieren su retirada inmediata del servicio.
- Inspección de partículas magnéticas (MPI) o prueba de tintes penetrantes (DPT): Se realiza en zonas de soldadura, conexiones roscadas y áreas de erosión observada para detectar grietas que rompen la superficie. Se prefiere MPI para materiales magnéticos; DPT se utiliza en aleaciones no magnéticas.
- Prueba hidrostática de recertificación completa: Requerido anualmente o después de cualquier reparación, a 1,5 veces la presión de trabajo durante una retención mínima de 10 minutos. Los registros de recertificación deben ser rastreables hasta el número de serie del colector específico y conservarse durante la vida útil del equipo.
- Reconstrucción y reemplazo de válvulas: Las válvulas de compuerta en servicio de colector de fractura generalmente requieren el reemplazo del asiento y el sello después de 150 a 300 ciclos de operación (apertura/cierre bajo presión). El mantenimiento diferido de las válvulas es la principal causa de fugas en las válvulas en servicio en los equipos activos. colector de fracturas .
Preguntas frecuentes: Colectores Frac
P1: ¿Cuál es la diferencia entre un colector de fractura y un hierro de tratamiento?
un colector de fractura es el centro de distribución central que agrega los flujos de las bombas y los dirige a conexiones de pozos individuales. "Tratamiento de hierro" se refiere a los segmentos de tubería de alta presión, uniones de martillo y codos que conectan la salida del colector con la boca del pozo. El colector es un conjunto fijo montado sobre un patín o remolque; El tratamiento del hierro es la tubería instalada en el campo entre el colector y la boca del pozo que se configura de manera diferente para cada trabajo. Ambos deben estar clasificados para la misma presión de trabajo, pero cumplen funciones fundamentalmente diferentes en la trayectoria del flujo.
P2: ¿Cuántos camiones bomba puede manejar un colector de fractura?
Estándar colector de fracturas están diseñados con 8 a 24 puertos de entrada. Una terminación típica de plataforma grande en la Cuenca Pérmica utiliza entre 18 y 24 unidades de bomba, lo que requiere un colector con al menos esa misma cantidad de conexiones de entrada. Cada puerto de entrada maneja el caudal nominal completo de un camión bomba, generalmente de 25 a 50 bpm por unidad a presión de funcionamiento. El orificio principal del colector debe dimensionarse de modo que el flujo total máximo (suma de todas las bombas activas) no produzca una velocidad del fluido que exceda los 30 a 40 pies/s, que es el umbral de erosión para el acero bajo un flujo cargado de apuntalante.
P3: ¿Qué es un "misil" en la terminología de colectores frac?
un "missile" (sometimes called a "frac missile" or "missile manifold") is an older, simpler style of colector de fractura que consta de un único cuerpo de cabezal alargado con múltiples puertos de entrada y salida pero un control de válvula integrado mínimo. El nombre proviene de la forma cilíndrica de los primeros diseños. Los sistemas múltiples modernos han reemplazado en gran medida a los misiles en operaciones de esquisto de alto recuento debido a su capacidad superior de control de flujo, pero los misiles siguen utilizándose para operaciones de fracturación convencionales más simples donde la minimización de costos es el principal factor.
P4: ¿Cómo maneja un colector de fractura el aumento de presión cuando se agrega o retira una bomba?
Cuando se agrega una bomba al esparcimiento, su válvula de salida en el colector de fractura se abre lentamente (no se abre de golpe) mientras la bomba alcanza la presión de línea antes de conectarse al colector. Este procedimiento de "conexión suave", que dura entre 10 y 30 segundos, evita un evento de martillo hidráulico que ocurriría si una bomba de alta presión se conectara repentinamente a un colector con una presión diferente. Los sistemas de colector automatizados modernos incluyen una lógica de ecualización de presión de la válvula de entrada: la válvula no se abrirá completamente hasta que el diferencial de presión a través de ella caiga por debajo de 500 psi, lo que garantiza una transición de presión suave.
P5: ¿Qué certificaciones debe tener un colector de fractura?
un properly certified colector de fractura debe llevar documentación para: cumplimiento de la clasificación de presión API 6A o API 16C para todos los componentes que contienen presión; informes de pruebas de materiales (MTR) que rastrean todas las piezas que contienen presión hasta su calor y números de lote; certificado de prueba hidrostática firmado por un inspector calificado; certificados de prueba de rendimiento de válvulas; y, cuando corresponda, la documentación de cumplimiento de NACE MR0175 para servicio amargo. Algunos operadores exigen además una inspección de equipos de terceros (TPEI) por parte de un organismo de inspección reconocido antes de su implementación en sus ubicaciones.
P6: ¿En qué se diferencia un colector de fractura de un colector de producción?
Si bien ambos son sistemas de distribución de fluidos, un colector de fractura y un colector de producción son fundamentalmente diferentes en cuanto a requisitos de diseño y servicio. un colector de fractura es un sistema temporal de alta presión (10,000–20,000 psi) diseñado para servicio de bomba cíclico de corta duración con fluidos cargados de apuntalante abrasivo. Un colector de producción es un sistema permanente de baja presión (normalmente entre 1000 y 5000 psi) diseñado para un flujo continuo y estable de hidrocarburos producidos. Los colectores de producción priorizan la resistencia a la corrosión y el sellado a largo plazo; colector de fracturas priorice la clasificación de presión, la resistencia a la erosión y la rápida reconfiguración del campo.
Conclusión: El colector Frac es la columna vertebral de toda operación de terminación moderna
un colector de fractura es mucho más que una pieza pasiva de tubería: es el centro de comando hidráulico de un sistema de fracturación hidráulica, y sus especificaciones, mantenimiento y operación determinan directamente la eficiencia del trabajo, la seguridad del personal y la calidad de la terminación. Seleccionar el tipo de colector correcto (de un solo pozo, con cremallera o combinado), la clase de presión (10K, 15K o 20K) y las especificaciones de material para su formación y condiciones operativas es una decisión técnica con importantes consecuencias en términos de costos y seguridad.
el data makes a compelling case for investing in high-quality colector de fractura equipo: los colectores de cremallera reducen la terminación NPT entre un 30% y un 40%, los sistemas de válvulas automatizadas reducen los incidentes relacionados con los colectores en más de un 60% y los programas de mantenimiento predictivo extienden la vida útil del equipo entre un 20% y un 35%. A medida que la industria continúa avanzando hacia mayores recuentos de bombas, mayores presiones de tratamiento y operaciones simultáneas de múltiples pozos, la colector de fractura solo se volverá más central (y más exigente técnicamente) en el conjunto de equipos de terminación.
