En el intrincado mundo de los sistemas de tuberías, seleccionar la válvula correcta es primordial para la eficiencia, la seguridad y la rentabilidad. Dos caballos de batalla dominan las aplicaciones industriales: el válvula de compuerta y la válvula de pelota. Si bien ambos tienen el propósito fundamental de detener o permitir el flujo, su diseño, operación y casos de uso ideales difieren significativamente.
1. Diseño y mecanismo: la distinción central

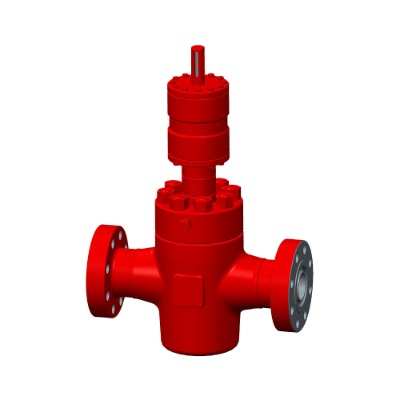

Válvula de compuerta: esta válvula funciona con un principio de movimiento lineal simple. Una "puerta" sólida, en forma de cuña o con cara paralela se mueve perpendicularmente a la ruta de flujo. Girar la rueda de mano aumenta o baja esta puerta dentro o fuera del camino del fluido. Cuando se abre completamente, la puerta se retrae completamente en el capó de la válvula, ofreciendo una abertura directa y completa que minimiza la caída de presión.
Válvula de bola: como su nombre lo indica, esta válvula utiliza una bola esférica con un agujero (orificio) a través de su centro. Girando la bola 90 grados a través de una palanca o operador de engranaje alinea el orificio con la tubería para el flujo o coloca el lado sólido de la bola perpendicular al flujo de bloqueo.
2. Función: aislamiento versus control (y aislamiento)
Válvula de puerta: principalmente para aislamiento. Las válvulas de puerta están diseñadas para estar completamente abiertas o completamente cerradas. Su operación lenta minimiza el martillo de agua. Las válvulas de compuerta sobresalen en aplicaciones que requieren una caída de presión mínima cuando se abre y se apagan positivos cuando están cerrados, particularmente con fluidos viscosos o lloses donde la puerta deslizante puede cortar los depósitos. No son adecuados para estrangular o regular el flujo. La apertura parcial causa vibración, desgaste rápido de la puerta y asientos, y daños potenciales en el cuerpo de la válvula.
Válvula de bola: excelente aislamiento y estrangulamiento limitado. Las válvulas de bola proporcionan un cierre positivo y ajustado de la burbujas con un simple giro de 90 grados, lo que las hace ideales para un aislamiento rápido. Su diseño generalmente permite una capacidad de aceleración, aunque no es su función principal y puede causar la erosión de los asientos suaves con el tiempo, especialmente con flujos de alta velocidad. Ofrecen sellado confiable en aplicaciones de baja y alta presión.
3. Operación y velocidad
Válvula de puerta: operación lenta. La apertura o el cierre de una válvula de puerta requiere múltiples vueltas del volante (a menudo varias revoluciones). Esta operación lenta es beneficiosa para prevenir el martillo de agua, pero no es práctico donde el cierre rápido es crítico.
Válvula de bola: operación rápida. La operación de un cuarto de cambio (90 grados) de las válvulas de bola permite la apertura y el cierre extremadamente rápidos, lo que los hace ideales para aplicaciones de cierre de emergencia.
4. Características de flujo y caída de presión
Válvula de puerta: caída de presión mínima (cuando está completamente abierta). El diseño completo de una válvula de compuerta significa que cuando se retrae completamente, la ruta de flujo es prácticamente sin restricciones, lo que resulta en una pérdida de presión muy baja, una ventaja clave en tuberías o sistemas largos donde la eficiencia energética es crítica.
Válvula de bola: generalmente diámetro completo o diámetro reducido. Las válvulas de bola están disponibles como "puerto completo" (el diámetro de orificio coincide con la identificación de la tubería) o "puerto reducido" (diámetro de orificio más pequeño que la ID de la tubería). Las válvulas de bola de puerto completo ofrecen una caída de presión similar a una válvula de puerta. Las versiones de puerto reducido introducen una caída de presión más alta pero son más pequeñas y más baratas.
5. Sellado y mantenimiento
Válvula de la puerta: el sellado se basa en la acción de cuña de la puerta contra los asientos. Si bien es efectivo cuando es nuevo, el movimiento deslizante puede provocar el desgaste con el tiempo, lo que puede comprometer el sello. Reempaquetar el sello del tallo es un mantenimiento común. Los diseños de tallo ascendente proporcionan un indicador visual de la posición de la válvula.
Válvula de bola: el sellado se logra por la pelota presionando contra asientos resistentes (a menudo PTFE). Este diseño proporciona un excelente cierre de burbujas. Los asientos pueden desgastar, especialmente si se usan para estrangular, pero generalmente son reemplazables. Los sellos del vástago también requieren mantenimiento ocasional.
6. Aplicaciones típicas: donde cada uno brilla
Válvula de puerta:
Redes de distribución de agua (líneas principales, descarga de la bomba)
Centrales eléctricas (servicio de vapor, agua de alimentación)
Petróleo y gas (aislamiento en líneas crudas, fluidos viscosos)
Aplicaciones de lodo y altos sólidos
Aplicaciones que requieren orificio completo, caída de baja presión
Válvula de bola:
Industrias de procesos que requieren cierre rápido (químico, petroquímico)
Líneas de gas de combustible
Aislamiento de instrumentos
Sistemas de agua de enfriamiento
Deberes de encendido/apagado en HVAC
Aplicaciones que requieren sellado ajustado
La válvula de puerta sigue siendo indispensable para aplicaciones que exigen una restricción de flujo mínimo y un aislamiento robusto en posiciones completamente abiertas o cerradas, especialmente con fluidos desafiantes. Las válvulas de bola ofrecen una velocidad incomparable y confiabilidad de sellado para las tareas de encendido/apagado. Comprensión de estas diferencias centrales: el movimiento lineal versus el cuarto de cambio, el diseño de diseño completo versus el mecanismo de sellado y sus respectivas fortalezas de forma aislada versus la velocidad) faculta a los profesionales para seleccionar la válvula óptima, garantizar la integridad del sistema, la seguridad y el rendimiento a largo plazo.
